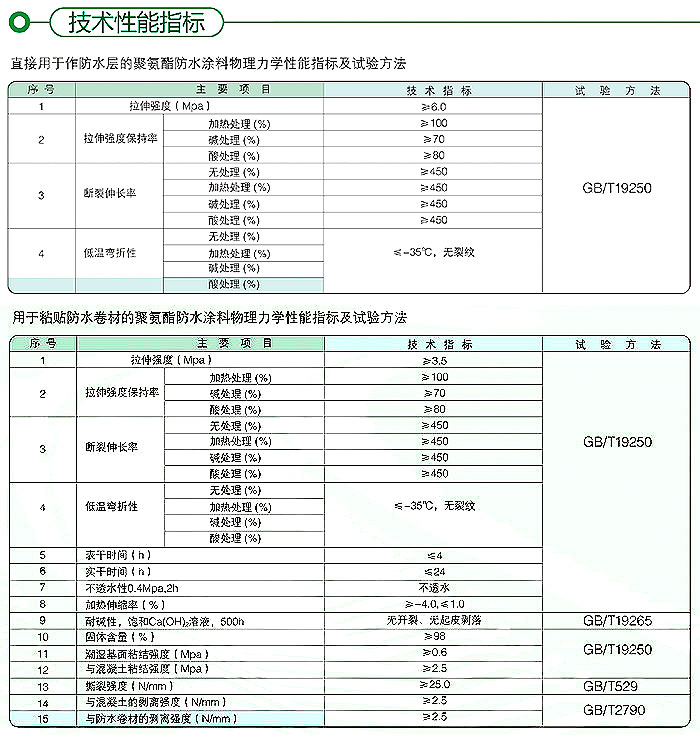

该产品属于双组分化学反应固化型防水材料，属于环保型产品，产品强度可达6_0Mpa以上，延伸可达450%以上，低温达-35℃以下，产品固化后形成无接缝、完整的弹性防水层，提高了建筑工程的防水抗渗能力，尤其是具有较高的强度和延伸性，对基层开裂或伸缩适应性强；
产品施工简便，施工时仅需将甲乙组分按比例混匀，涂刷或喷涂在防水基层上即可，是一种冷施工防水涂料；
维修方便，只需对损坏部位局部修补即可达到原有的防水效果，省时、省力、费用低。
颜色可调，可满足您的色彩需求。

产品可用于高速铁路、高架桥、高速公路等的防水施工， 重要民用和工业建筑的屋面及地下工程、市政、桥梁、地铁、水坝等工程防水， 更适用于形状复杂，管道纵横部位的防水施工。

● 基层要求坚固、平整、无杂物、充分干燥，阴、阳角要做成圆弧形，阴角直径大于50mm，阳角直径大于10mm； ● 配料与用量：根据施工用量，将甲乙组分按比例混合，搅拌均匀使用。参考用量为:1mm厚涂膜用量约为1_3-1_5kg/m2。 ● 大面积防水施工：将混合涂料用橡胶或塑料刮板均匀涂布或喷涂，要求厚度一致，一般为1_5mm-2_0mm，宜分3-4遍涂刷或喷涂，后次涂刷应在前次涂刷固化成膜后，且呈垂直方向进行涂刷或喷涂，一般为单独成膜，地下

工程地板应增铺一层胎体增强材料。 涂膜厚度：地铁工程为1_5-2_0mm，地下工程为1_2-2_0mm，一般应为1_5mm，厕浴间不应小于1_5mm，暴露屋面工程采用多道防水时，每道厚度不小于1_2mm，在防水等级为Ⅲ屋面一道设防时，防水厚度不小于2mm，在涂层间加铺胎体增强材料时，胎体下面的涂层厚度不小于1_0mm，上面涂层不小于0_5mm。 保护层：涂膜防水层表面应按设计要求进行隔离保护。



● 稀释剂不能用醇酸，硝基稀释剂等油漆稀料，严禁与水接触，
● 施工现场保持良好的通风，严禁烟火；
● 如发现乙料有沉淀现象时，应搅拌均匀后再使用，
● 施工现场必须保持良好的通风，雨天不能施工；
● 涂料应现配现用，并在40分钟内用完；
● 施工现场如发现涂膜破损现象，可用割刀将破口周围挖开，再用防水涂料涂刷、修补即可。

● 将物料保存于干燥通风的室内，
● 运输中严防日晒雨淋，防止碰撞，注意防火；
● 产品储存期为半年，超过储存期需复检合格后方可使用。
