● 倍固™双组分聚氨酯防水涂料固化后形成无接缝，完整的弹性防水层，提高了建筑工程的防水抗渗能力，这是卷材防水无法达到的，尤其是涂膜具有较高的强度和延伸性，对基层开裂或伸缩的适应性强。
● 和基层粘接牢固，涂膜防水材料和混凝土、木材、金属、陶瓷、石棉瓦等有极强的粘接力，也可作粘合剂使用。
● 施工简便，聚氨酯涂膜是一种冷施工的防水涂料，施工时仅需将甲、乙两组份按比例混匀，刷涂在防水基层上即可。
● 维修容易，只须对损坏部位局部修补，仍可达到原有的防水效果，省时、省力、费用低
● 环保型产品，产品气味小，减轻了对人和环境影响和损害，是一种理想的焦油聚氨酯替代产品。


产品可用于屋面、地下室、厕浴间、游泳池等各种民用和工业建筑的防水施工，更适用于形状复杂，管道纵横部位的防水施工。

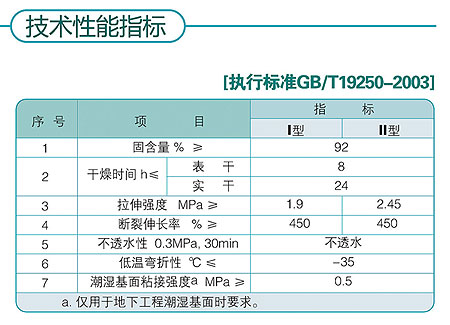

● 基层要求坚固、平整、无杂物、充分干燥，阴、阳角要做成圆弧形，阴角直径大于50mm，阳角直径大于10mm； 配料与用量：根据施工用量，将甲乙组分按比例混合，搅拌均匀使用。参考用量为：1mm厚涂膜用量约为1_3-1_5kg/m2。 ● 大面积防水施工：将混合涂料用橡胶或塑料刮板均匀涂布，要求厚度一致，一般为1_5mm-2_0mm，宜分3-4遍涂刷，后次涂刷应在前次涂刷固化成膜后，且呈垂直方向进行涂刷，一般为单独成膜，地下工程地板

增铺一层胎体增强材料。 涂膜厚度：地下工程为1_2-2_0mm，一般应为1_5mm，厕浴间不应小于1_5mm，暴露屋面工程采用多道防水时，每道厚度不小于1_2mm，在防水等级为Ⅲ屋面一道设防时，防水厚度不小于2mm，在涂层间加铺胎体增强材料时，胎体下面的涂层厚度不小于1_0mm，上面涂层不小于0_5mm。 饰面层施工：在刷实最后一遍涂料未固化前在表面稀撒干净砂粒；保护层：涂膜防水层表面应按设计要求进行隔离保护



● 稀释剂不能用醇酸，硝基稀释剂等油漆稀料，严禁与水接触，
● 施工现场保持良好的通风，严禁烟火；
● 如发现乙料有沉淀现象时，应搅拌均匀后再使用，
● 施工现场必须保持良好的通风，雨天不能施工；
● 涂料应现配现用，并在40分钟内用完；
● 施工现场如发现涂膜破损现象，可用割刀将破口周围挖开，再用防水涂料涂刷、修补即可。

● 将物料保存于干燥通风的室内，
● 运输中严防日晒雨淋，防止碰撞；
● 产品储存期为半年，超过储存期需复检合格后方可使用。
